Máquina de solda a laser para montagem de radiador de alumínio

Vocês fabricam trocadores de calor. Grandes, pequenos, suportes personalizados, conexões incomuns. A soldagem por brasagem dá conta do recado na parte principal. Uma máquina de soldagem a laser entra em ação quando a montagem fica mais complexa: tanques, entradas/saídas, abas, retoques de reparo, variantes de baixo volume. A seguir, vamos direto ao ponto: o que funciona, o que dá problema e como montar uma célula que seja viável para produção em série.

Onde os lasers têm utilidade nos trabalhos com radiadores (e onde não têm)

A brasagem é ideal para juntas de grande superfície no interior do núcleo. O laser se destaca em localizado, à prova de vazamentos juntas ao redor do conjunto:

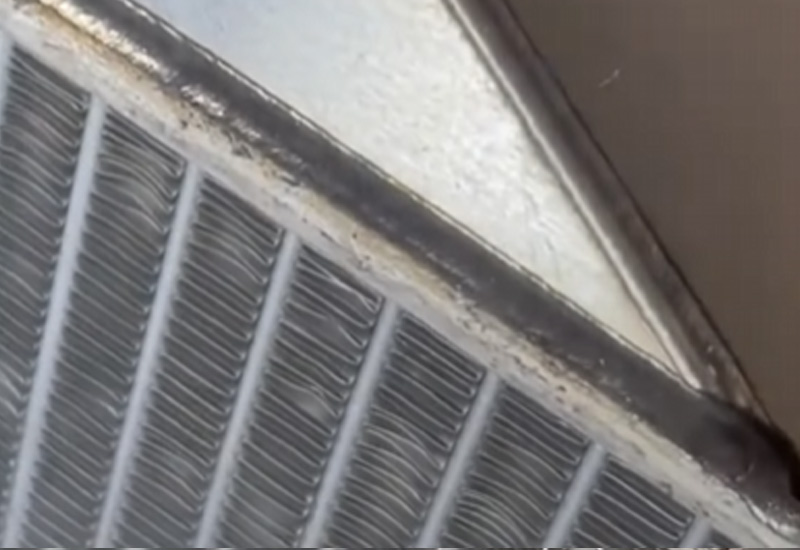

• Costura entre o tanque e o coletor em tanques de radiador de alumínio

• Pescoços, saliências, mamilos (conexões de mangueiras)

• Suportes, abas, pinos e pequenos remendos de reforço

• Retrabalho/reparo quando uma junta soldada a brasagem precisa ser vedada, sem precisar repetir todo o processo no forno

• Prototipagem/variantes quando você não quer fabricar um novo dispositivo de brasagem

Resumo rápido: laser = aquecimento preciso, baixa distorção, ciclo rápido. Mas o alumínio é exigente — é reflexivo, tem alta condutividade e tende a formar poros. Por isso, seu processo precisa ser rigoroso.

Exemplos de movimentos de montagem que funcionam

• Feche a lacuna com um encaixe adequado, deixando uma pequena face radicular.

• Limpo até ficar com o brilho do metal. Sem óleo. Sem camada de óxido.

• Utilize fio de adição Al-Si em ligas sensíveis (risco de fissuras? Reduza-o).

• Mantenha o gás de proteção seco e com composição constante; considere o uso de uma mistura de gases para porosidades difíceis de eliminar.

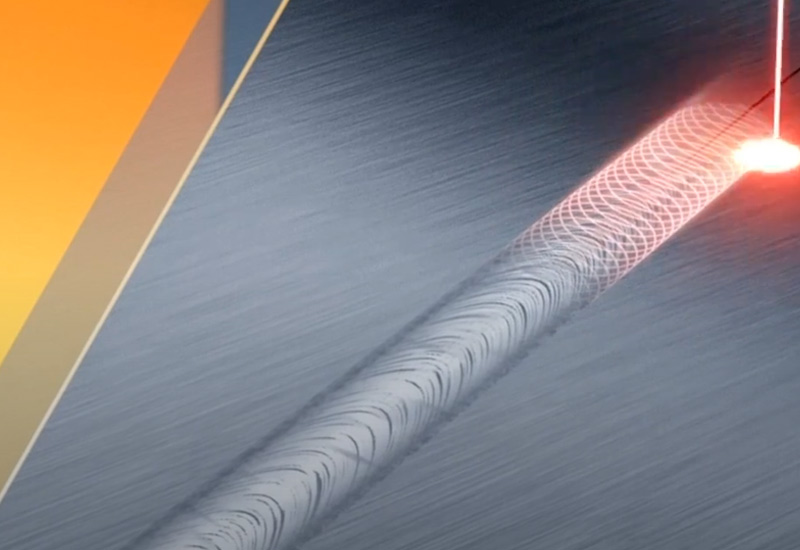

• Use o modo oscilante ou o modo de pontos múltiplos para distribuir a energia e acalmar a piscina.

• Verifique a profundidade e, em seguida, faça o teste de vazamento em todas as peças. Não há margem para concessões aqui.

Problemas que você pode encontrar (e como resolvê-los)

A receita de processo que realmente envia as peças

Fixação e DFM
Projete as juntas de forma que o laser “veja” a linha de solda. Mantenha uma distância de segurança consistente. Deixe um canal para o gás e o fio. Prenda com firmeza, mas não dobre demais.

Preparação da superfície
Desengraxe, faça uma leve remoção mecânica da camada de óxido e passe um pano para dar o acabamento final. Se parecer cinza e manchado, limpe novamente. Deve ficar brilhante.

Energia e movimento
Modo “Keyhole” para profundidade, oscilação para alargar o cordão e uniformizar a superfície. A técnica “multi-spot” (ponto dentro de ponto) é útil em costuras longas e planas, nas quais é necessário obter uma superfície estanque e relativamente plana.

Blindagem
O argônio funciona, mas em trabalhos que exigem precisão nos poros, uma mistura com hélio deixa a superfície mais lisa. Mantenha as mangueiras curtas, secas e sem ondulações. Alguma mudança no chiado? Pare e verifique.

Lógica de preenchimento
O fio de Al-Si reduz o risco de rachaduras em certas famílias de alumínio. Não encha demais a piscina; alimente de forma constante.

Qualidade em linha
Monitoramento de profundidade (sensor coaxial), visão da costura e teste de vazamento No final. Salve os dados. A rastreabilidade é sua aliada quando um lote volta meses depois.

CAB x Laser na fase de montagem

Cenários

Junta entre o tanque e o coletor em uma nova variante
A equipe de engenharia propõe uma geometria do tanque ligeiramente diferente. Você não quer ter que refazer o gabarito de soldagem por brasagem. Faça uma solda perimetral a laser com oscilação e material de enchimento. Faça o teste de vazamento. Envie o produto. Mais tarde, se o volume disparar, decida se vai migrar para a fase anterior do processo.

Substituição do braço após um impacto
Um colar foi danificado durante o manuseio. Corte rápido, preparação e inserção de um novo colar com laser. Tampa de gás bem fechada, ciclo curto e de volta à linha de produção.

Organização das chaves
Suporte fino em tanque fino. Costura a laser em passadas curtas para controlar a distorção, seguida de uma passada final para selar. Menos tensão, aparência mais elegante.

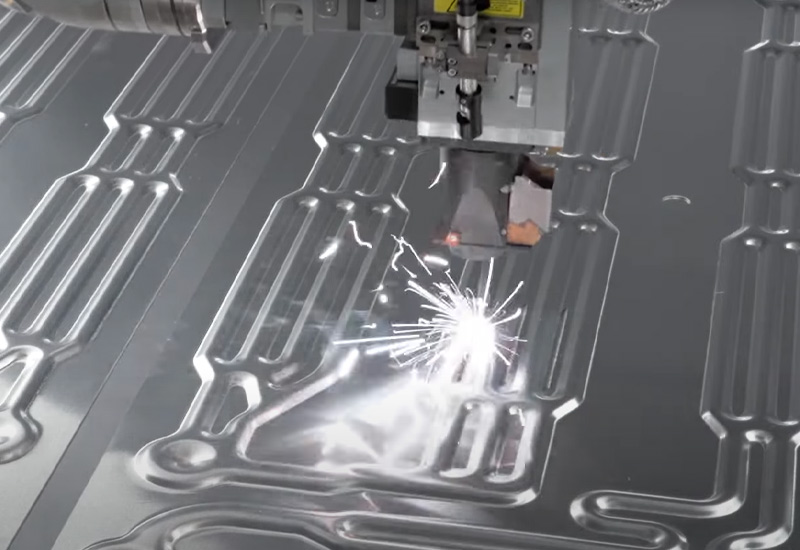

Como é uma célula de laser enxuta

• Pequeno robô ou pórtico, cabeça do scanner com oscilação.

• Alimentador de arame em um braço compacto.

• Dispositivos de duas estações (carregar um, soldar outro).

• Gabinete de gás com tubulações secas e válvula de retenção.

• Monitor de profundidade integrado + câmera.

• Testador de vazamentos ao lado da área de descarga.

• Registre os dados no seu MES para garantir a rastreabilidade.

Mantenha o trajeto constante, as braçadeiras com posicionamento repetível e a injeção de gás uniforme. Você obterá cordões estáveis que passarão no teste de vazamento sem complicações.

Como escolher a ferramenta certa no catálogo (e por quê)

Se você estiver criando ou expandindo uma célula de montagem, as unidades portáteis e compactas ajudam você a agir com rapidez, realizar testes-piloto e treinar equipes. Da BOGONG LASER®:

• Máquina de solda a laser portátil — ferramenta versátil em formato de pistola para células de montagem de radiadores de alumínio; ideal para suportes, bicos, pequenas juntas de tanques e retrabalho no local.

• Soldador a laser portátil 3 em 1 — solda/limpeza/corte em um único equipamento; útil quando você precisa preparar óxidos ou aparar uma aba e, em seguida, selá-la imediatamente.

• Máquina de solda a laser portátil com resfriamento a ar — útil quando o resfriamento a água não é viável no local ou quando se deseja uma manutenção mais simples.

• Mini máquina de solda a laser 200W Pro com CCD — pequenos detalhes, alinhamento visual preciso; pense em pequenas saliências e acessórios delicados ao redor da estrutura do radiador.

O que fazer e o que não fazer na montagem (nível de post-it)

Faça

• Projete as juntas da viga. Se o bico não conseguir enxergá-la, não será possível soldá-la.

• Aperte uniformemente; deixe um espaço para a passagem do gás de proteção.

• Use massa de enchimento em materiais propensos a rachaduras.

• Ajuste a oscilação para achatar o rebordo e cobrir a raiz.

• Faça o teste de vazamento em todas as peças e registre os resultados.

Não

• Trate os poros apenas com mais calor. Resolva primeiro as questões relacionadas ao gás, ao ajuste e à limpeza.

• Suponha que um único programa sirva para todos os tanques. Pequenas alterações na geometria, grandes mudanças na piscina.

• Não faça a limpeza. O óxido de alumínio é resistente; ele não vai simplesmente “se queimar”.”

• Coloque a ponta do bico de abastecimento muito longe. A cobertura é mais importante do que você imagina.

• Ignore os pontos de início e fim. Sobreponha-os — as fissuras das crateras adoram bordas.

Por que escolher a BOGONG para a montagem de radiadores?

A BOGONG LASER® fabrica e envia para Mais de 160 países, oferece suporte a OEM/ODM, e atende automotivo, metalurgia, eletrônica, sinalização e muito mais. O site é multilíngue, a base de usuários é real e a pilha de tecnologias inclui CE, ISO 9001, SGS, FDA, Bureau Veritas (França). Agimos como um Fábrica de máquinas de soldagem a laser deve oferecer: suporte rápido à aplicação, orientações claras sobre os dispositivos de teste e ajuda prática no processo. Você pode começar com unidades portáteis e, depois, expandir para células mais automatizadas.

Além disso: nosso portfólio abrange corte, marcação, limpeza e soldagem. Portanto, quando você precisar de pré-limpeza e soldagem em um único fluxo de trabalho, estamos à sua disposição.

A realidade é dura: uma espécie de FAQ

• Posso preencher lacunas mal feitas? Um pouquinho, com oscilação e fio. Há grandes folgas? Conserte o suporte primeiro.

• O hélio é imprescindível? Nem sempre. Isso ajuda com a porosidade mais difícil de tratar. Experimente fazer algumas misturas antes de partir para o tudo ou nada.

• Preciso de monitoramento de profundidade? Para costuras em que o vazamento é um fator crítico — sim. Evita desperdício e discussões.

• Portátil ou robô? Comece com o modo manual para aprender e fazer ajustes. Passe para o modo robótico quando o volume se estabilizar.
