Comment les machines de découpe laser sont-elles utilisées dans la fabrication d'équipements sportifs ?

La vérité de l'usine que personne ne met dans la brochure

La plupart sont en métal.

C'est la partie qui échappe aux personnes extérieures au secteur, car lorsqu'elles entendent “fabrication d'équipements sportifs”, elles imaginent des vélos en carbone élégants, des raquettes de pro, voire du matériel futuriste de qualité olympique, alors que le véritable travail d'usine se fait généralement dans les tubes d'acier, les supports pliés, les goussets, les supports de siège, les stations de câbles, les cadres soudés, les protections en tôle et d'autres pièces que personne n'affiche sur LinkedIn. C'est là que l'argent s'échappe - ou reste. Tout dépend du processus.

Et honnêtement ?

Je crois franchement que trop de gens écrivent sur ce secteur comme s'il s'agissait d'une histoire de design. Ce n'est pas le cas. C'est une histoire de tolérance. C'est une histoire d'aménagement. C'est une histoire de ferraille. Et lorsque les choses tournent mal, cela devient une histoire de rappel.

L'aperçu de l'industrie établi par le Bureau du recensement des États-Unis le montre clairement : fabrication d'articles de sport et d'athlétisme généré plus de $12,4 milliards d'euros en ventes, en valeur des expéditions, ou en recettes en 2021, avec 1 673 établissements et 40 574 employés en 2022. Il s'agit d'une échelle industrielle. Pas à l'échelle d'une boutique.

Alors, où se trouvent les machines de découpe laser apparaît-elle réellement ? Pas dans le rendu brillant. Dans le milieu sale. Les nids de tubes, les pièces prêtes à être montées, les ébauches de panneaux, la géométrie de préparation à la soudure et le type de travaux répétitifs pour lesquels une mauvaise coupe en amont se transforme en un véritable casse-tête au moment de la soudure, du revêtement ou de l'assemblage final.

C'est le vrai jeu.

La découpe au laser, un véritable coup de canif dans le processus

Découpe laser de tubes pour cadres, supports et assemblages soudés

Si vous construisez des tapis roulants, des appareils de musculation, des équipements de rééducation, des machines à câbles, des systèmes d'aviron ou des vélos d'appartement, il y a de fortes chances pour qu'un tube soit à l'origine de l'installation et qu'un système de contrôle de la qualité soit mis en place. Machine de découpe laser de tubes pour équipements sportifs effectue plus de la moitié des travaux lourds avant même que le soudage ne commence.

Cela fonctionne. En général.

Tube rond. Tube carré. Profilés rectangulaires. Embouchures, coupes en selle, fentes, trous, onglets, onglets, marques d'identification. Une seule installation peut engloutir des travaux qui passaient auparavant par des scies, des perceuses à colonne, des poinçonneuses et des marquages à la main. C'est important parce que chaque touche supplémentaire ajoute une erreur d'empilage, et dans les équipements sportifs soudés, l'erreur d'empilage est le point de départ de la douleur.

Voici l'horrible vérité : les appareils de fitness soudés ne tombent pas en panne avec élégance. Ils tombent en panne en public.

Le rappel par la CPSC de 2,2 millions de vélos Peloton devrait être accroché au mur de toutes les salles de conférence des usines. L'agence a déclaré que les l'assemblage de la tige du siège peut se briser en cours d'utilisation, et Peloton a reçu 35 rapports de rupture, y compris 13 rapports de blessures. Ce n'est pas un “problème de qualité”. Il s'agit d'une défaillance du système, accompagnée d'un communiqué de presse.

Et une fois que ces pièces de tube sont coupées, le point d'étranglement suivant est l'assemblage. C'est la raison pour laquelle certains ateliers associent des cellules coupées avec des Installations de soudage laser portatif 3 en 1 ou options de la machine de soudage laser portable lorsqu'il s'agit de prototypes, d'installations en petites séries ou de travaux de réparation lourds. Dans les cellules plus étroites, où l'espace au sol est un combat et où la traînée des câbles devient un problème à part entière, un Machine à souder laser manuelle à refroidissement par air peut avoir beaucoup de sens.

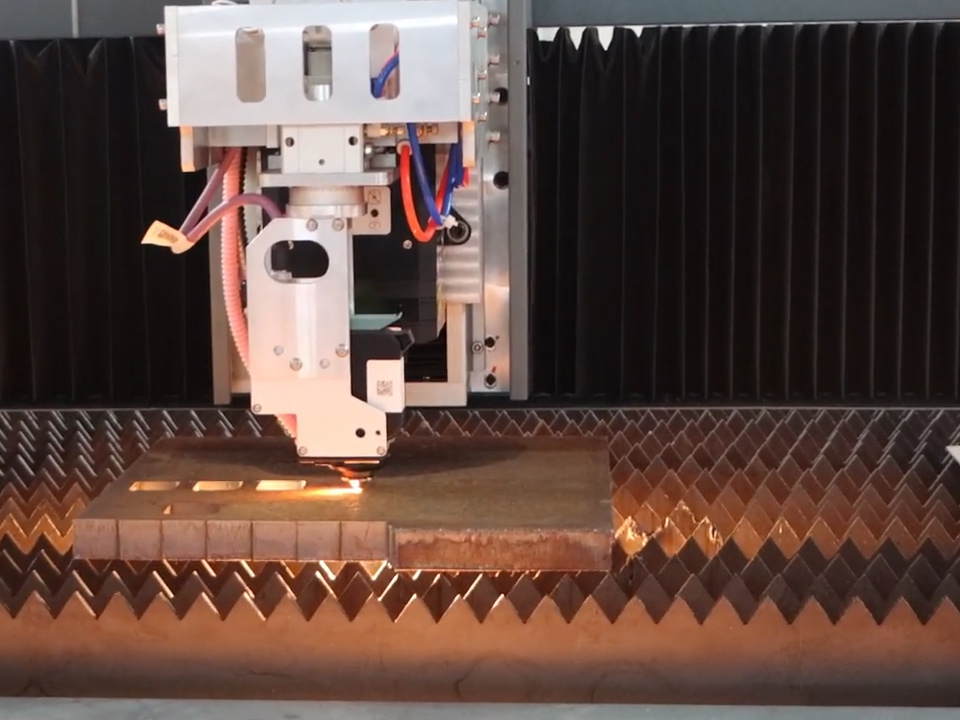

Découpe laser à fibre plate pour plaques, supports, protections et pièces métalliques de marque

Mais le tube n'est pas tout.

Certaines des parties les plus ennuyeuses et les plus fastidieuses de la vie d'une entreprise sont les suivantes fabrication d'équipements sportifs sont des pièces plates : plaques de base, supports de poulie, supports d'écran, couvercles latéraux, onglets de renforcement, panneaux d'enceinte, plaques de passage de câbles, supports de pédales, et ces pièces décoratives en tôle dont le marketing insiste sur le fait qu'elles doivent avoir un aspect “haut de gamme” sans ajouter de coût. Bonne chance !.

A Machine de découpe laser à fibre pour équipements de fitness mérite sa place ici car il permet à une usine de passer directement de la CAO à la production imbriquée sans miser trop tôt sur l'outillage dur. C'est important lorsque les UGS changent constamment, lorsque les variantes d'exportation nécessitent des modifications mineures de la géométrie ou lorsque l'ingénierie introduit subrepticement une “petite révision” qui, d'une manière ou d'une autre, détruit trois opérations en aval.

Cela arrive tout le temps.

D'après mon expérience, c'est là que les usines se trompent elles-mêmes. Elles disent que le laser permet d'économiser de l'argent. C'est parfois le cas. Mais souvent, ce n'est pas le premier gain. Le premier gain est la flexibilité. Le deuxième est une qualité de bord plus nette. Le troisième est de ne pas avoir à supplier les fournisseurs d'outillage de procéder à un nouveau changement parce que la direction du produit a encore changé d'avis sur une ouverture de cache-câble ou un support de panneau de commande.

Et si votre logique d'imbrication est faible, si vos plans de coupe ignorent le comportement réel du trait de scie ou si vos tolérances de pliage sont des chiffres fantaisistes tirés d'une vieille feuille de calcul, eh bien, le laser produira volontiers de la ferraille à l'échelle. Des déchets rapides. Des déchets très efficaces.

Découpe laser de matériaux composites pour des équipements sportifs légers

Passons maintenant à la partie la plus silencieuse.

Tous les produits de sport ne se résument pas à un problème de tubes et de plaques. Les équipements de performance haut de gamme et certaines structures sportives spécialisées s'appuient fortement sur les composites. Carbone. Verre. Tissus techniques. Préformes multicouches. L'installation de fabrication de fibres et de composites de l'université du Tennessee énumère explicitement découpe laser de tissus composites à deux têtes pour le verre, le carbone et les tissus techniques, avec un logiciel d'imbrication et de découpage intégré dans le processus. Il ne s'agit pas d'une fantaisie de salon. Il s'agit d'une véritable infrastructure de processus.

En quoi cela est-il important ?

Car dans le travail composite, les petites variations en amont ne restent pas petites. Elles se répercutent. Une mauvaise consistance de la préforme se manifeste plus tard dans le comportement de la stratification, l'écoulement de la résine, le découpage, la sensation de rigidité et parfois même les performances sur le terrain. Et les athlètes, surtout les plus sérieux, remarquent les sensations avant votre équipe de vente.

J'ai vu des gens sous-estimer cela. C'est une grave erreur.

Les aspects économiques sont moins séduisants que ne le suggèrent les brochures

La demande existe.

Reuters a rapporté que Le chiffre d'affaires de Technogym au premier semestre 2024 a augmenté de 8,7% à 402,1 millions d'euros, tandis que le bénéfice de base a augmenté 12.4%, Technogym a réalisé un chiffre d'affaires de 1,5 milliard d'euros en 2024, aidé par la période précédant les Jeux olympiques de Paris, où il a fourni des centres d'entraînement pour les athlètes. Lire le rapport Reuters sur les résultats de Technogym en 2024. Cela ne prouve pas que tous les fabricants d'équipements sportifs prospèrent, bien entendu, mais cela montre que lorsque la demande de fitness haut de gamme évolue, les usines ont besoin d'une fabrication reproductible, et non d'un travail à la main déguisé en artisanat.

Et puis il y a l'énergie. Le tueur ennuyeux.

Selon le plan stratégique 2024 du NIST pour le programme Manufacturing USA, l'industrie manufacturière américaine représente environ 30% du total des émissions et de la consommation d'énergie aux États-Unis, le coût de revient $125-$150 milliards d'euros par an, et les programmes fédéraux en faveur de l'industrie manufacturière exercent une forte pression sur les entreprises. l'efficacité énergétique et matérielle et la productivité. Cette toile de fond plus large est plus importante que ne l'admettent de nombreux vendeurs de lasers. En effet, l'intérêt de la découpe laser ne se limite pas à la vitesse. Il s'agit également de réduire les retouches, de mieux utiliser les matériaux, de diminuer la manutention et de réduire les détours de processus peu esthétiques.

Alors oui, le avantages de la découpe laser dans la production d'équipements de fitness sont réels.

Découpes plus propres. Changements plus rapides. Meilleure position du trou. Moins de perçage. Intégration plus facile des robots. Moins d'opérations de contournement difficiles.

Mais il ne faut pas en faire tout un plat. Si l'architecture du produit est faible, le laser ne fait qu'accentuer cette faiblesse.

Ce que les fabricants d'équipements sportifs coupent réellement avec des lasers

La précision n'est pas la même chose que la qualité du produit

C'est là que les textes marketing dérapent le plus souvent.

Un laser peut contenir un profil. Il peut suivre une trajectoire programmée. Il peut produire une pièce brute de belle apparence. Mais il ne peut pas corriger des tolérances stupides, une stratégie de référence paresseuse, des montages déformés, une mauvaise séquence de soudage ou des systèmes de revêtement qui exposent chaque petit défaut d'arête après le prétraitement. Il s'agit là de problèmes différents. Des problèmes liés, oui. Le même problème ? Non.

Et cette distinction est très importante.

J'ai vu des usines se vanter de leur capacité de coupe de haute précision alors que les assemblages réels étaient toujours en mouvement, basculaient ou nécessitaient des opérations héroïques après la coupe parce que le transfert entre la conception, la coupe, le pliage, le soudage et l'inspection était un véritable gâchis. Les vrais ateliers le savent. Les outsiders ne le savent pas.

Ainsi, lorsque les gens parlent de la découpe laser dans la fabrication d'équipements sportifs, Dans ce cas, je pose toujours une question brutale : que s'est-il passé après la coupe ? La pièce est-elle tombée dans un programme de pliage stable ? A-t-elle été fixée proprement ? Le soudage l'a-t-il fait sortir des spécifications ? La peinture en poudre a-t-elle amplifié l'état des bords ? L'assemblage final s'est-il déroulé sans accroc ou les opérateurs ont-ils pris un maillet ?

C'est la chaîne.

Pour les petits travaux de précision, certaines équipes font le pont entre les pièces coupées et les pièces en plastique. Machine à souder compacte à laser CCD lorsqu'ils ont besoin d'un alignement visuel plus serré ou d'une validation au niveau de l'échantillon. Ce n'est pas le principal moteur de production pour la plupart des lignes d'équipement de gymnastique, non. Mais pour les prototypes, les sous-ensembles spécialisés ou les petites pièces métalliques précises, elle a sa place.

La meilleure machine de découpe laser pour la fabrication d'équipements sportifs ? Mauvaise question, parfois

Les gens demandent la meilleure machine.

Je comprends pourquoi. Cela semble décisif. Cela ressemble à de l'approvisionnement. Mais d'après mon expérience, le terme “meilleur” n'est souvent qu'un raccourci pour dire “nous n'avons pas cartographié le processus correctement”.”

Si votre ligne est dominée par des cadres structurels, la question n'est pas abstraite. Vous devez tenir compte de la manutention des tubes, du chargement automatique, des familles de pièces, de la stabilité du mandrin, des besoins en biseau, du flux de déchargement, de la compatibilité des cellules de soudure et de la fréquence à laquelle les opérateurs changeront de profilés. Si votre ligne s'oriente vers des supports, des couvercles et des montages en tôle, le débit de tôle, le logiciel d'imbrication, la qualité des bords de faible épaisseur, le coût du gaz d'assistance et la logique de déchargement commencent à avoir plus d'importance.

Un animal différent.

Et si vous découpez des préformes composites, la puissance seule ne vous sauvera pas. Le comportement du matériau, la réaction des bords, la discipline d'imbrication et la compatibilité avec le moulage ou la stratification en aval sont plus importants que la puissance de la brochure.

Voici à nouveau l'horrible vérité : de nombreuses usines achètent trop de puissance de source et pas assez de maturité de processus. Elles surdimensionnent le laser, sous-dimensionnent le flux de travail et s'étonnent ensuite que le goulot d'étranglement passe de la découpe au triage, au pliage ou à l'ajustement des soudures. J'ai vu des dépenses d'équipement d'un million de dollars associées à un contrôle de la qualité au niveau d'un presse-papiers. Ce n'est pas de la modernisation. C'est une confusion coûteuse.

Le Meilleure machine de découpe laser pour la fabrication d'équipements sportifs est généralement celui qui correspond au mélange de matériaux, à la taille du lot, à la réalité du personnel, à la discipline de maintenance et au processus en aval - et non celui qui possède la vidéo de démonstration la plus tape-à-l'œil.

FAQ

À quoi servent les machines de découpe laser dans la fabrication d'équipements sportifs ?

Les machines de découpe laser utilisées dans la fabrication d'équipements sportifs servent à produire des pièces métalliques et composites de haute précision pour les cadres, les supports, les consoles, les protections, les préformes et d'autres composants structurels ou cosmétiques. Elles aident les usines à réduire les opérations secondaires, à améliorer l'ajustement pour le soudage ou l'assemblage et à réagir plus rapidement aux changements de conception dans les gammes d'équipements de fitness, de cyclisme et de performance.

C'est la réponse propre. La réponse plus compliquée est qu'ils sont surtout utiles lorsque la cohérence de la pièce protège l'étape suivante - soudage, pliage, revêtement ou assemblage. Si une pièce coupée doit encore être rectifiée, rainurée ou corrigée manuellement, le gain diminue rapidement.

Pourquoi les fabricants d'équipements de fitness préfèrent-ils les machines de découpe laser à fibre ?

Les machines de découpe laser à fibre sont privilégiées dans la fabrication d'équipements de fitness car elles traitent rapidement les métaux courants tels que l'acier et l'aluminium, produisent des bords nets, permettent des modifications de conception souples sans nouvel outillage et s'intègrent bien dans les lignes de fabrication automatisées où le débit, la répétabilité et la réduction des retouches importent plus que les affirmations marketing sur la “technologie avancée”.”

La raison pratique est encore plus simple : les usines changent de pièces. Beaucoup. Nouveau support, nouvelle découpe de panneau, nouveau guide-câble, nouvelle exigence du marché d'exportation. Les systèmes laser à fibre optique gèrent mieux ces changements que de s'enfermer dans un outillage trop tôt.

Qu'est-ce qu'une machine de découpe laser de tubes pour équipements sportifs ?

Une machine de découpe laser de tubes pour équipements sportifs est un système laser CNC conçu pour découper des tubes ronds, carrés, rectangulaires ou façonnés en pièces prêtes à être montées avec des caractéristiques telles que des fentes, des onglets, des trous, des languettes et des découpes de contour qui nécessiteraient autrement de multiples opérations de sciage, de perçage et de fixation.

En termes d'usine, il s'agit de la machine qui élimine un tas de tâches ennuyeuses en amont des cadres de vélo, des structures d'équipement de gymnastique, des bras de support, des racks et des assemblages de produits de rééducation. Si votre produit vit dans un tube, cela n'est pas optionnel pour longtemps.

Votre prochaine étape si vous construisez réellement ce matériel

Que doit donc faire un véritable fabricant ?

Ne commencez pas par envier les machines. Commencez par cartographier les problèmes. Examinez les pièces qui entraînent encore des retouches, des problèmes d'ajustement des soudures, des arrêts de ligne, des rejets de revêtement ou une réponse lente de l'ECO. Ce sont ces pièces qui méritent d'être recherchées en premier. Pas les pièces de démonstration tape-à-l'œil. Les pièces douloureuses.

Ensuite, il faut aligner honnêtement le processus. Laser à tubes pour les cadres et les éléments de structure. Laser à fibre plat pour les supports, les protections et les panneaux. Découpe au laser de matériaux composites, où la cohérence des préformes est vraiment payante. Et si les pièces découpées doivent être assemblées, ne considérez pas cela comme le problème de quelqu'un d'autre. options de la machine de soudage laser portable ou Installations de soudage laser portatif 3 en 1 dans le bon contexte cellulaire.

C'est mon point de vue.

Pas le battage médiatique. Pas de poésie de la part des vendeurs. Simplement moins de pièces défectueuses, moins d'improvisation de la part des opérateurs et une ligne de production qui se comporte comme si quelqu'un avait réellement réfléchi à l'ensemble de la chaîne.
