Máquina de marcado láser CO2 para embalajes de cartón ondulado

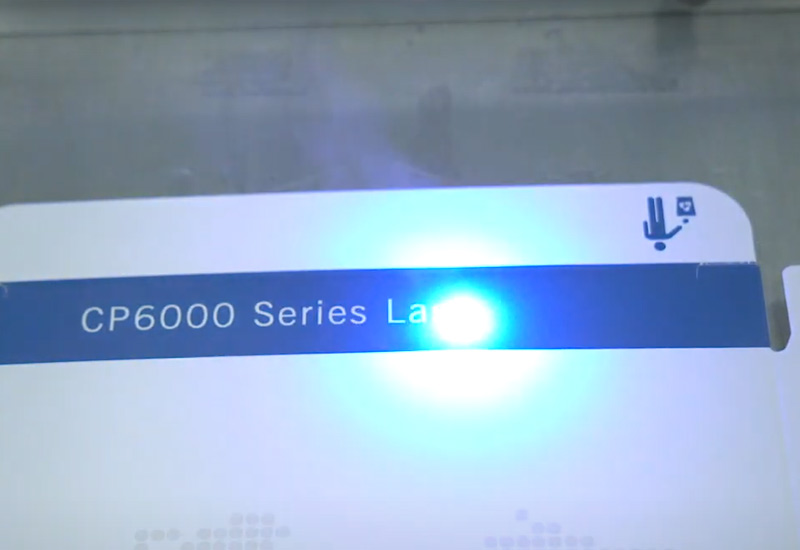

Una máquina de marcado láser de dióxido de carbono para cajas de cartón ondulado utiliza un rayo láser infrarrojo focalizado para vaporizar la capa superficial del cartón, creando una marca irreversible de alto contraste para información de artículos como logotipos, códigos de barras y números de serie sin utilizar tintas ni consumibles.

Por qué el láser de CO2 y el cartón ondulado son compatibles

El CO2 se adapta bien a los soportes de papel. Kraft, blanco superior, mezclas recicladas: cuando el papel frontal es “receptivo al láser”, el haz oscurece o abolla la capa superior. Se obtiene un alto contraste, bordes nítidos y códigos de barras estables. Sin contacto. Sin colisiones del cabezal de impresión. Sin borrados. Y su lista de mantenimiento se reduce.

Si sus envases funcionan con datos variables -lote, MHD/EXP, lote, SSCC, GS1-128-, el láser lo hace sobre la marcha. La marca no es una pegatina que pueda despegarse. Ahora forma parte de la caja. Es una trazabilidad que se mantiene desde la línea hasta la última milla.

Qué suele fallar en la línea (y cómo solucionarlo rápido)

Bajo contraste sobre kraft oscuro.
Pruebe con un revestimiento superior más claro o especifique un barniz receptivo al láser a su proveedor de cartón. Un ligero desenfoque (desplazamiento positivo) puede ampliar el trazo, lo que a veces ayuda a percibir la oscuridad.
Plumas de polvo empañando el cabezal del escáner.
Añada extracción de humos con la campana de captura adecuada, mantenga la asistencia de aire suave y considere una cuchilla de aire a través de la ventana de salida del haz. Realice una limpieza semanal de la lente. No se exceda con el aire; demasiado flujo produce turbulencias y fluctuaciones.
Las calificaciones de los códigos de barras son incoherentes.
Utilice un codificador en el transportador de cajas. Dispare desde un haz pasante justo aguas arriba y compense con un desplazamiento en la HMI. Si es posible, conéctese al PLC para realizar handshakes de E/S. El láser se dispara cuando la caja está realmente en la ventana de marcado, no cuando la línea “cree” que lo está.
Cajas deformadas o flautas blandas.
Proporcione a la caja un punto de referencia estable con bandas laterales o un segmento corto de carril guía antes de marcar. Mantenga estable la distancia de trabajo; la profundidad de enfoque del CO2 no es infinita. Una pequeña cuña Z en la montura sirve de mucho.
Deslumbramiento en la encimera revestida de blanco.
Baja la potencia y escanea más rápido. Usted quiere un cambio de contraste, no una zanja quemada. Los láseres UV pueden ayudar en revestimientos brillantes.

Material y contraste: el material de la cara importa

Tres reglas rápidas:

Color: Los revestimientos más claros muestran mejor las marcas oscuras.
Acabado: Los acabados mates o “abiertos” absorben la energía más uniformemente; los muy brillantes la reflejan.
Revestimientos: Pregunte al proveedor de cartón por las opciones de recepción láser. Son reales. Y funcionan.

Cuando el sustrato se resiste, puede aumentar el contraste ajustando el tamaño del punto (ligero desenfoque), la velocidad de escaneado y la densidad de trama. Simplifique las cosas: una variable cada vez y registre el antes y el después con grados de código de barras.

Velocidad e integración: haga que el PLC realice el trabajo pesado

Un sistema de CO2 adora una cadena de distribución estable:

Retroalimentación del codificador vinculada al transportador.
Un producto repetible detectar (photoeye) antes de la ventana de marca.
Un pequeño búfer en la HMI para los datos (lote, SSCC, marcas de tiempo) para que el código aterrice en la casilla correcta.
Si utiliza la verificación por cámara, la expulsión falla con un cilindro de rechazo o una compuerta de desvío.

Casos prácticos

Comercio electrónico DC re-pack
Cajas de tamaño aleatorio, línea rápida, escaneado en la salida. El láser se desplaza por encima de una sección de banda lateral corta, el codificador está conectado, la cámara verifica. Para este tipo de trabajo con cartón ondulado, comience con Máquina de marcado láser CO2.

Cajas secundarias para alimentos

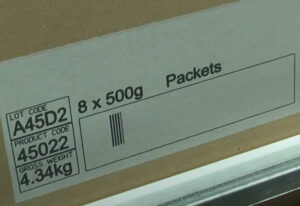

Códigos de caducidad y lote en cartón ondulado blanco. Baja potencia, escaneado rápido, contraste estable. Si alguna vez cambia a revestimientos brillantes y observa reflejos, pase a Máquina de marcado láser UV para un contraste más nítido en los revestimientos difíciles.

Línea polvorienta, casos grandes

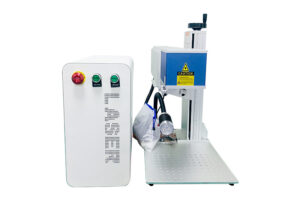

Los cartones pesados arrojan polvo; mantenga la extracción cerca de la zona de marcado, añada una cuchilla de aire para proteger la ventana de salida. Cuando necesite un espacio compacto para una estación lateral o una célula de prueba, aparque una Mini máquina de marcado láser de gabinetes allí. Es pequeño, estable, fácil de cercar.

Láser de CO2 vs. inyección de tinta vs. etiquetadora

Factor	Láser de CO2 sobre cartón ondulado	Inyección de tinta de gran tamaño / TIJ	Etiquetadora de impresión y aplicación
Código de durabilidad	Cambio de superficie; difícil de borrar	La tinta se asienta en la parte superior; puede mancharse	La etiqueta depende del adhesivo; puede despegarse
Limpieza	Sin tinta; se necesita extracción de humos	Tintas/solventes; purgas, paños	Residuos de etiquetas; impresión limpia
Mantenimiento	Limpieza de óptica, filtros, PM básico	Boquillas, fluidos, purgas	Etiquetas, cintas, correas
Claridad del código de barras	Trazos afilados, buen filo	La resolución varía según la boquilla	Alta calidad de impresión en la etiqueta
Ajuste de la velocidad de la línea	Alta, compatible con la sincronización del codificador	Alta; depende de la cabeza	Límites mecánicos de apisonado/aplicación
Consumibles	Ninguno (sin tinta/etiqueta)	Tinta, maquillaje	Etiquetas, cintas
Sostenibilidad	Menos COV; menos desechables	Es necesario manipular los COV	Gestión de residuos de revestimientos

Lista de comprobación que puede entregar a mantenimiento

Paso	Qué hacer	Por qué es importante
Montaje y datum	Añade un cinturón lateral corto o raíles	Mantiene la distancia constante; reduce la desviación
Disparo y sincronización	Photoeye + codificador + desplazamiento	Pixel aterriza donde pretende
Rejilla de enfoque y prueba	Ejecuta un pequeño barrido de enfoque	Elige la combinación más nítida/oscura
Extracción de humos	Capó cerca de la zona de marca	Lente clara, pulmones claros, códigos estables
Verificación	Grados de la cámara aguas abajo	Captura temprana, sin palet lleno de fallos
Ritmo PM	Limpieza semanal del objetivo, comprobación de los filtros	Contraste constante, menos tiempo de inactividad

Cómo encaja BOGONG: práctico, global, listo para la fábrica

BOGONG LASER® construye y envía sistemas láser a más de 160 países, sirviendo a usuarios B2B globales en embalaje, metalurgia, electrónica, señalización, madera y más. Somos un fabricante de máquinas de marcado láser con CE, ISO9001, SGS, y las credenciales de la FDA, y hacemos OEM / ODM cuando lo necesite. Si necesita una Fábrica de Máquinas de Marcado Láser vibe-presupuesto rápido, post-venta real, soporte multilingüe-vivimos allí.

Recapitulación: por qué el láser de CO2 es una apuesta sólida para los envases de cartón

Usted quiere códigos que sobrevivan a los golpes, que permanezcan legibles en el CC y que no añadan química húmeda a su suelo. Una máquina de marcaje láser de CO2 le ofrece marcas permanentes, un funcionamiento limpio y menos consumibles. Conéctela a su PLC, mantenga limpia la lente, dimensione bien la extracción y funcionará. Si su cartón ondulado es brillante o difícil, el UV es su amigo; los metales necesitan fibra. Así de sencillo.
