Máquina de marcação a laser CO2 para embalagens de papelão ondulado

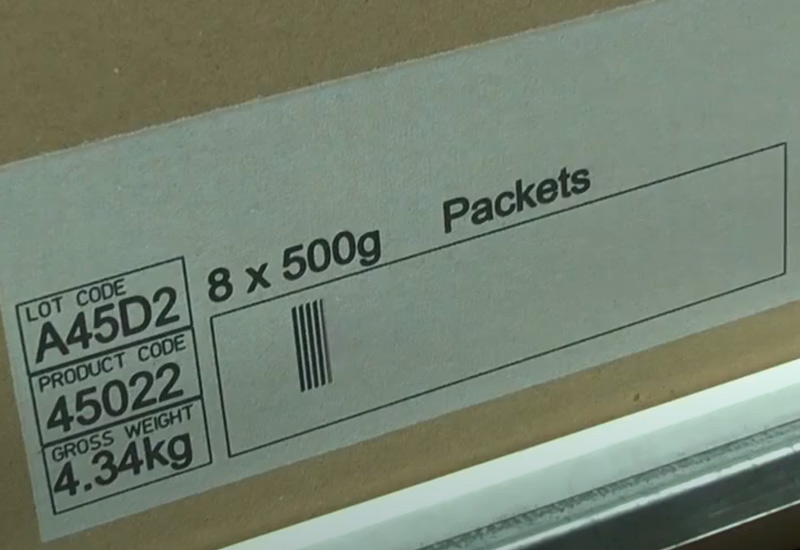

Uma máquina de marcação a laser de dióxido de carbono para caixas de papelão ondulado utiliza um feixe de laser infravermelho focalizado para vaporizar a camada superficial do papelão, criando uma marca irreversível e de alto contraste para informações do item, como logotipos, códigos de barras e números de série, sem usar tintas ou consumíveis.

Por que o laser de CO2 e o papelão ondulado funcionam bem

O CO2 combina bem com revestimentos à base de papel. Kraft, white top, recicled blends - quando o estoque de face é “receptivo ao laser”, o feixe escurece ou abla a camada superior. Você obtém alto contraste, bordas nítidas e códigos de barras estáveis. É sem contato. Não há colisão da cabeça de impressão. Não há limpeza. E sua lista de manutenção diminui.

Se a sua embalagem for executada com dados variáveis - lote, MHD/EXP, lote, SSCC, GS1-128 - o laser faz isso na hora. A marca não é um adesivo que pode ser removido. Ela agora faz parte da caixa. Essa é a rastreabilidade que se mantém da linha até a última milha.

O que geralmente dá errado na linha (e como consertar rapidamente)

Baixo contraste em kraft escuro.
Experimente um revestimento superior mais leve ou especifique um verniz receptivo a laser com seu fornecedor de embalagens cartonadas. Um leve desfoque (deslocamento positivo) pode ampliar o traço, o que às vezes ajuda a perceber a escuridão.
Plumas de poeira embaçando o cabeçote de escaneamento.
Adicione a extração de fumaça com o capô de captura correto, mantenha a assistência de ar suave e considere uma faca de ar na janela de saída do feixe. Faça a limpeza da lente em uma PM semanal. Não exagere no ar; o excesso de fluxo gera turbulência e trepidação.
As notas do código de barras são inconsistentes.
Use um codificador no transportador de caixas de papelão. Acione a partir de um feixe de passagem logo acima e compense com o deslocamento na HMI. Se possível, conecte-se ao CLP para obter handshakes de E/S rígidos. O laser dispara quando a caixa está de fato na janela de marcação, não quando a linha “pensa” que está.
Caixas deformadas ou flautas moles.
Dê à caixa um ponto de referência estável com correias laterais ou um segmento curto de trilho-guia antes de marcar. Mantenha a distância de trabalho estável; a profundidade de foco do CO2 não é infinita. Um pequeno calço em Z na montagem é muito útil.
Brilho no tampo branco revestido.
Diminua a potência e faça a varredura mais rapidamente. Você quer uma mudança de contraste, não uma trincheira queimada. Os lasers UV podem ajudar em revestimentos brilhantes.

Material e contraste: o estoque de faces é importante

Três regras rápidas:

Cor: Os revestimentos mais claros mostram melhor as marcas escuras.
Acabamento: Os acabamentos foscos ou “abertos” absorvem a energia de forma mais uniforme; o brilho intenso reflete.
Revestimentos: pergunte ao fornecedor da embalagem cartonada sobre as opções de recepção a laser. Elas são reais. Elas funcionam.

Quando o substrato é teimoso, você pode aumentar o contraste ajustando o tamanho do ponto (leve desfocagem), a velocidade de digitalização e a densidade da hachura. Mantenha a simplicidade: uma variável de cada vez, registre o antes e o depois com notas de código de barras.

Velocidade e integração: faça com que o PLC faça o trabalho pesado

Um sistema de CO2 adora uma corrente de sincronização estável:

Feedback do codificador vinculado ao transportador.
Uma detecção de produto repetível (olho de foto) antes da janela da marca.
Um pequeno buffer na HMI para os dados (lote, SSCC, registros de data e hora) para que o código caia na caixa correta.
Se você usar a verificação por câmera, a expulsão falhará com um cilindro de rejeição ou uma porta de desvio.

Casos de uso

E-commerce DC re-pack
Caixas de papelão de tamanho aleatório, linha rápida, digitalização na saída. O laser passa por cima de uma seção curta da correia lateral, o codificador é acoplado e a câmera verifica. Para esse tipo de trabalho com papelão ondulado, comece com Máquina de marcação a laser CO2.

Caixas secundárias de alimentos

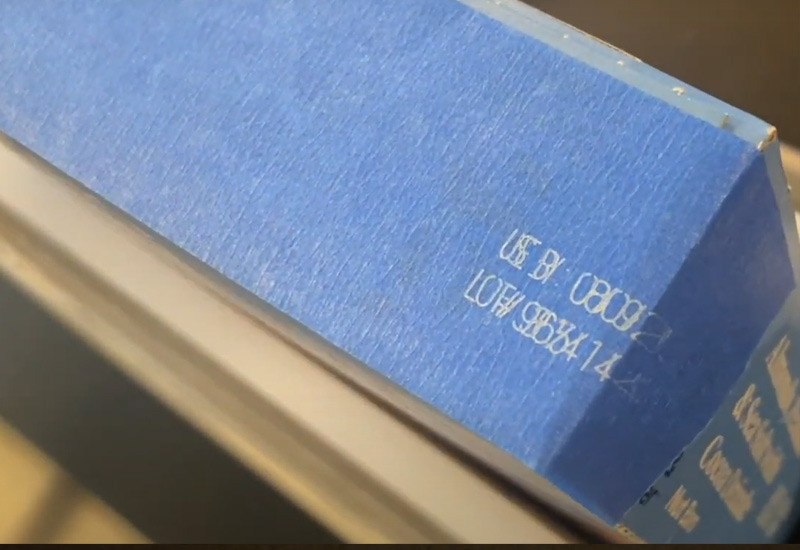

Códigos de prazo de validade e lote em papelão ondulado de topo branco. Baixa potência, escaneamento rápido, contraste estável. Se você mudar para revestimentos brilhantes e perceber brilho, vá para Máquina de marcação a laser UV para um contraste mais nítido em revestimentos complicados.

Linha empoeirada, caixas grandes
Caixas de papelão pesadas lançam poeira; mantenha a extração próxima à zona de marcação e adicione uma faca de ar para proteger a janela de saída. Quando você precisar de um espaço compacto para uma estação lateral ou célula de teste, estacione um Máquina de marcação a laser para mini gabinetes lá. É pequeno, estável e fácil de cercar.

Laser de CO2 vs. jato de tinta vs. etiquetadora

Fator	Laser de CO2 em papelão	Jato de tinta para caracteres grandes / TIJ	Etiquetadora de impressão e aplicação
Código de durabilidade	Mudança de superfície; difícil de remover	A tinta fica na parte superior; pode manchar	A etiqueta depende do adesivo; pode descascar
Limpeza	Sem tinta; é necessária a extração de fumaça	Tintas/solventes; purgas, lenços	Resíduos de revestimento de etiquetas; impressão limpa
Manutenção	Limpeza da ótica, filtros, manutenção básica	Bicos, fluidos, purgadores	Etiquetas, fitas, correias
Clareza do código de barras	Traços afiados, boa borda	A resolução varia de acordo com o bocal	Alta qualidade de impressão no rótulo
Ajuste da velocidade da linha	Alta, compatível com sincronização de codificador	Alta; depende da cabeça	Limites mecânicos de tampão/aplicação
Consumíveis	Nenhum (sem tinta/rótulo)	Tinta, maquiagem	Etiquetas, fitas
Sustentabilidade	Menos VOCs; menos descartáveis	Necessidade de manuseio de VOC	Gerenciamento de resíduos de revestimento

Lista de verificação de configuração que você pode entregar à manutenção

Etapa	O que fazer	Por que é importante
Montagem e ponto de referência	Adicione um cinto lateral curto ou trilhos	Mantém a distância estável; reduz a inclinação
Acionador e tempo	Photoeye + codificador + deslocamento	O pixel cai onde você pretende
Grade de foco e teste	Execute uma pequena varredura de foco	Escolha a combinação mais nítida/escura
Extração de fumaça	Capô próximo à zona de marcação	Lentes claras, pulmões claros, códigos estáveis
Verificação	Graus de câmera a jusante	Captura antecipada, sem paletes cheios de falhas
Ritmo PM	Limpeza semanal das lentes e verificação dos filtros	Contraste consistente, menos tempo de inatividade

Como o BOGONG se encaixa: prático, global, pronto para a fábrica

A BOGONG LASER® constrói e envia sistemas a laser para mais de 160 países, atendendo a usuários B2B globais em embalagens, metalurgia, eletrônicos, sinalização, madeira e muito mais. Somos um fabricante de máquinas de marcação a laser com credenciais CE, ISO9001, SGS e FDA, e fazemos OEM/ODM quando você precisa. Se você precisa de uma fábrica de máquinas de marcação a laser - cotação rápida, pós-venda real, suporte multilíngue - nós estamos lá.

Conclusão: por que o laser de CO2 é uma aposta sólida para embalagens cartonadas

Você quer códigos que resistam a choques, permaneçam legíveis no CC e não adicionem química úmida ao seu piso. Uma máquina de marcação a laser de CO2 lhe proporciona marcas permanentes, operação limpa e menos consumíveis. Conecte-a ao seu PLC, mantenha a lente limpa, dimensione a extração corretamente e ela simplesmente funcionará. Se seu papelão ondulado for brilhante ou complicado, o UV é seu amigo; metais precisam de fibra. Simples assim, na verdade.
