Machine de marquage par laser à fibre pour les codes de traçabilité des circuits imprimés

Cet article passe en revue les éléments qui font le succès d'une ligne SMT en production en continu, le rôle de la fibre optique, les domaines où les UV restent la solution la plus performante, ainsi que les moyens d'améliorer les taux de lecture dès le premier passage sans ralentir le convoyeur.

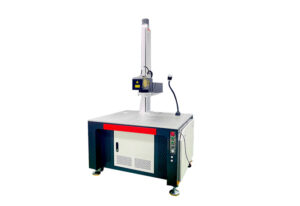

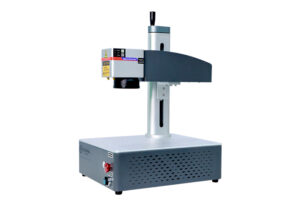

Pourquoi recourir au marquage laser pour la traçabilité des circuits imprimés ?

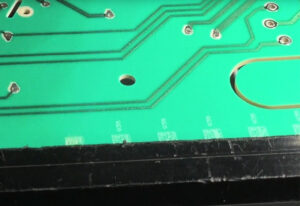

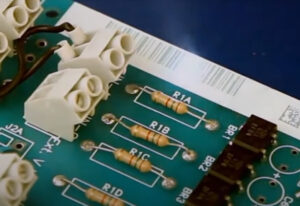

Le marquage au laser permet d'apposer un code 2D permanent sur la carte. Finis les autocollants qui se décollent et les bavures d'encre après lavage. Les codes restent lisibles tout au long des étapes de refusion, de nettoyage, d'emballage et de retour (RMA). C'est là tout l'intérêt : une identité stable que votre système MES peut suivre depuis la carte jusqu'à la boîte.

En matière de données de traçabilité, privilégiez la simplicité et la fiabilité : numéro de lot/de série, étape du parcours, horodatage et tout autre indicateur de défaut dont vous pourriez avoir besoin ultérieurement pour déterminer la cause première. Intégrez ces informations dans un code Data Matrix ou QR, placez-le à un endroit visible par la caméra après chaque étape clé du processus, et vous aurez déjà une longueur d'avance.

Problème résolu : “ Les codes ne sont plus lisibles après l'application d'un revêtement conforme ” ou “ impossible de scanner après le lavage ”. Avec la bonne formule, les marquages laser restent parfaitement lisibles, même sur des masques complexes et des couches de finition transparentes.

Fibre optique, UV ou CO₂ : quelle est la solution la plus pratique ?

On ne choisit pas un laser en fonction de son « feeling ». On le choisit en fonction du substrat, du niveau de contraste requis et de la cadence de production réelle.

Type de laser	Idéal pour les circuits imprimés	Évaluation et risque	Quand je le choisirais
Fibre (proche infrarouge)	Éléments en cuivre nu, pièces métalliques, nombreux masques de soudure	Cycles rapides ; peut générer davantage de chaleur sur les zones sensibles ; le contraste dépend de la couleur du masque	Vous recherchez la vitesse, un entretien réduit, un masque compatible et des statistiques MES stables
UV (marquage “ à froid ”)	Masque de soudure, revêtements délicats, petits codes à fort contraste	Des micro-marques nettes avec un impact minimal sur la surface	Vous avez besoin de modules de très petite taille, d'un contraste élevé ou d'une surface fragile
CO₂	Matières organiques/plastiques, certaines couleurs de masques	Efficace sur certains polymères ; moins courant pour les circuits imprimés de très petite taille (DPM)	Des piles de niche où le CO₂ se libère mieux

La qualité, la rapidité et la précision sont essentielles

Tout repose sur la production en continu. Si le marqueur ne parvient pas à rejoindre le convoyeur et que le système de vision ne détecte pas la fenêtre, cela provoquera un engorgement de la ligne.

Ce qu'il faut attendre d'une bonne machine :

Placement : alignement par repères, afin que le code se trouve bien à l'intérieur de la fenêtre du masque, même en cas de dérive du panneau.
Vérification : une caméra intégrée permettant de trier et de rejeter les produits avant que la planche ne quitte la station.
Poignée de main MES : « Réussite/Échec », contenu du code, reçu avec image transmis à votre système.

Préserver le taux de lecture au premier passage. Intégrer la logique “ vérifier puis valider ” dans la cellule.

Des types de code et un placement qui ne vous causeront pas de problèmes par la suite

Matrice de données 2D C'est le cheval de bataille. Compact, polyvalent, idéal pour les petites fenêtres. Le QR convient également si la norme de votre entreprise le prévoit.
Zone de silence C'est important. Laissez une marge nette autour du code. Évitez que les remplissages de cuivre ne débordent sur les bords.
Fenêtres de masquage placées à un endroit où toutes vos caméras en aval peuvent les voir (AOI, ICT, finale).
Discipline du contenu: numéro de série, numéro de lot, itinéraire, ainsi qu'un ou deux champs réellement utilisés par votre service d'assurance qualité. Veillez à ce que la charge utile reste concise afin que les modules restent suffisamment volumineux pour pouvoir être analysés.

Mini-étuis

Revêtement conforme, préserver le contraste

La couche transparente ayant rendu les codes laiteux, l'équipe a déplacé le marquage vers une petite fenêtre de masquage et l'a calibré en ligne ; la cellule en ligne a utilisé le Machine de marquage laser à fibre tout-en-un imprimer, vérifier et transmettre les données au MES — sans qu’aucune donnée illisible ne se retrouve en aval. C’est une solution efficace et adaptée aux besoins d’une usine, proposée par un fabricant qui maîtrise le takt.

Une grande variété de couleurs, une seule machine polyvalente

Les masques changeaient sans cesse (verts, bleus, noirs mats), ce qui permettait aux opérateurs d'appliquer une double stratégie : la fibre pour les masques faciles à traiter, la recette fine pour les revêtements plus délicats ; l'unité de base —Machine de marquage laser à fibre 30W— a traité la plupart des lots, tandis que le reste a été acheminé vers les modèles dans le Marqueur laser à fibre famille, et MES a enregistré quelle recette ou source était à l'origine de chaque code. Un processus simple, moins de discussions au moment de l'emballage.

Panneaux déformés, placement précis

Une légère inclinaison a fait basculer les codes hors de la zone d'exclusion, ce qui a permis au système de se verrouiller sur les repères locaux et à un axe Z stable de maintenir la mise au point ; une vérification en ligne a bloqué toute tentative de fuite à cet endroit précis, grâce à une machine de marquage laser dotée d'un mouvement 3D comme la Graveur laser 3D à fibre pour le métal, et pour effectuer rapidement des retouches sur les supports, le technicien a simplement pris un Machine de marquage laser à fibre portative 20W, 30W, 50W. Il est important de vérifier dès que possible.

Tableau pratique : de “ on trouve ça bien ” à “ ça sonne bien à chaque fois ”

Ce qu'il faut vérifier	Pourquoi c'est important	Ce qui est bon
Couleur et composition chimique du masque	Influence le contraste ; certains masques assombrissent différemment	Marque stable et très contrastée, visible lors de l'inspection
Rétroviseur et lève-vitre électrique	Trop lumineux = halo ; trop flou = faible contraste	Des bords nets, pas de brûlures, un rendu constant
Stratégie de référence	Compense la déformation et le gauchissement du panneau	Le marqueur se fixe au tableau, pas à l'espoir
Zone de silence et superficie	Ce sont les petits modules qui tombent en panne en premier	La caméra décode rapidement, sans nouvelle tentative
Étape de vérification	Protège en aval	Évaluation au sein de la cellule, codes défectueux détectés rapidement
Champs MES	Si les données d'entrée sont erronées, les résultats le seront aussi	Une charge utile concise et cohérente que votre équipe utilise réellement

Compromis entre coût et qualité

Cellule à source unique (fibre uniquement) : C'est le modèle le plus simple à utiliser ; c'est génial quand votre masque et le design s'accordent bien.
Cellule à double source (fibre + UV) : plus flexible pour les gammes très variées ; l'investissement initial en intégration est un peu plus élevé, mais il est amorti grâce à la réduction du nombre de re-scans et des retouches.
Vérification de la qualité de la caméra : Ne lésinez pas sur la qualité. Une notation claire et cohérente permet d'éviter les discussions sur les notes.
Intégration au système MES une seule fois, utilisation partout : Une seule charge utile structurée permet aux équipes de production, d'assurance qualité et du service après-vente de disposer toutes des mêmes informations fiables. Merci de ne pas partager de captures d'écran dans les groupes de discussion.

Tableau comparatif rapide que vous pouvez utiliser

Point de décision	Réponse sur les fibres	Réponse UV	Ce que votre équipe note
Sensibilité du substrat	Efficace sur le cuivre et de nombreux masques	Idéal pour les pelages délicats	UV pour les matériaux fragiles, fibre pour les matériaux résistants
Contraste sur un masque sombre	Peut varier selon la recette	Généralement élevé	Si le contraste est primordial, essayez d'abord l'UV
Pression de takt	Confortable	Ça marche aussi très bien si c'est bien configuré	Les deux fonctionnent bien lorsqu'ils sont correctement configurés
Propriété/entretien	Simple	Un peu plus complexe	Planifier les créneaux horaires pour la maintenance préventive, prévoir des créneaux de réserve
Anticiper l'avenir	Ajouter la protection UV ultérieurement si nécessaire	Lancez UV si vous savez que c'est délicat	Prévoir de la place pour une deuxième source

Aide-mémoire de dépannage

Symptôme	Cause probable	Essaie d'abord ça
Faible contraste après lavage	Le détergent ou la température est trop élevée	Ajuster le programme de lavage : augmenter légèrement la puissance ou réduire la vitesse
Halo ou carbonisation	Une densité énergétique trop élevée	Réduire l'intensité ; se recentrer ; resserrer les passes
Éléments aléatoires illisibles	Déplacement du panneau, fixation instable	Ajouter/maintenir les repères ; vérifier les vibrations des pinces
Reflet dans l'image de vérification	Angle d'éclairage incorrect	Diffuser ou polariser ; ajuster légèrement l'angle de prise de vue
Excellent à l'AOI, mais échoue en finale	Code bloqué après l'assemblage	Déplacer la fenêtre de code ; ajouter un deuxième code dans la zone d'exclusion

Synthèse

La fibre optique est idéale pour de nombreux cas de traçabilité des circuits imprimés : rapide, stable et facile à mettre en œuvre. Les UV sont la solution idéale lorsque la surface est délicate ou que vous avez besoin de codes minuscules et nets. La recette du succès ne réside pas tant dans le logo apposé sur le boîtier que dans repères, vérification et une charge utile qui plaira à votre MES. Si vous veillez à ce qu’ils soient bien serrés, vos cartes seront lues du premier coup, à chaque fois. C’est ainsi que vous assurez la fluidité de la file d’attente et que les contrôles se déroulent sans heurts.

BOGONG LASER peut vous aider à choisir la source, la vision et le flux de travail qui vous conviennent. Nous sommes une Fabricant qui livre dans le monde entier et prend en charge le Usine contraintes : protocoles de communication MES, sécurité et disponibilité du service.

N'hésitez pas à remplir le formulaire de contact BOGONG ; nous sommes toujours à votre disposition si vous avez des questions.
