Máquina de marcado por láser UV para cilindros de jeringas médicas

Si necesitas códigos permanentes, nítidos y legibles en los cilindros transparentes y finos de las jeringas, la radiación UV es la solución ideal. Es un proceso “en frío”, preciso y compatible con los plásticos médicos.

Por qué los cilindros de las jeringas son complicados (y por qué la luz ultravioleta resuelve el problema)

Los cilindros de las jeringas parecen sencillos. Pero no lo son. Tienen paredes finas, son brillantes, a menudo transparentes (PC, PP, COP/COC) y curvados. Las etiquetas se despegan. La tinta se transfiere. Los procesos a alta temperatura pueden empañar la superficie. Por eso, un UV Máquina de marcado láser Da en el clavo. La longitud de onda más corta se adapta bien a los plásticos y permite obtener un texto nítido, marcas de escala y códigos DataMatrix sin sobrecalentar la pieza. Menor zona afectada por el calor, menor riesgo de microfisuras o deformaciones. En pocas palabras: se consigue contraste sin perder claridad.

Además, la forma te complica las cosas. La curvatura desvía el plano focal. El sistema UV también ayuda en este caso: punto de luz preciso, control riguroso y buenos resultados con la trayectoria adecuada del galván y un soporte inteligente.

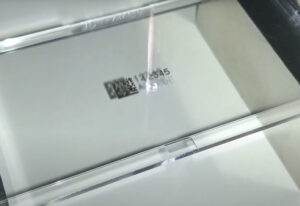

La tecnología UV permite obtener códigos legibles en barriles transparentes con un daño mínimo en la superficie. De eso se trata.

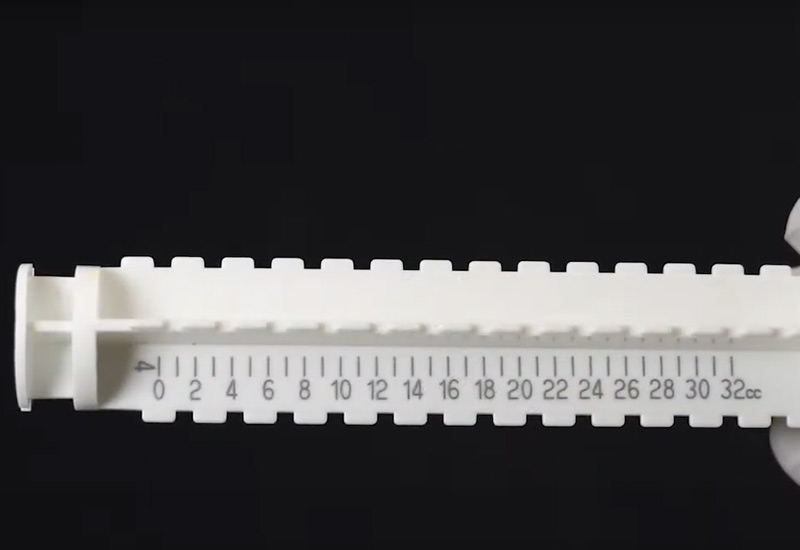

Cómo se ve lo “bueno” en un barril transparente

• Se puede leer en el banco de trabajo: no solo a simple vista, sino que se mantiene constante bajo el resplandor del escáner.

• Sin escamas, sin hollín: la marca «clean» indica que es apto para salas blancas.

• Sin empañamiento: la transparencia se mantiene, se sigue viendo la escala y el líquido.

• Se atasca al manipularlo: el código sigue siendo legible tras los pasos posteriores.

Y sí, esto se puede conseguir sin necesidad de tintas de impresión ni pegatinas. Las marcas UV no llevan tinta, por lo que no suponen ningún riesgo químico adicional.

Materiales: PC, PP, COP/COC — diferentes plásticos, diferentes comportamientos

• PC (policarbonato): admite bien las marcas UV; ten cuidado con las grietas por tensión si te pasas con una segunda pasada. Utiliza una densidad de energía más baja, desenfoca ligeramente en las zonas curvas y mantén un solapamiento de escaneo ajustado, pero sin saturar.

• PP (polipropileno): menor absorción; plantéate realizar una “activación superficial” previa y un barrido más lento en la zona de escala.

• COP/COC (cicloolefina): se aprecia muy bien en las jeringas; tiene una claridad magnífica, así que hay que protegerla. Un punto preciso, una pasada limpia y un soporte antirreflejos son la clave.

Un muy pequeño desplazamiento de desenfoque en la parte descendente del barril puede estabilizar el contraste y evitar que se queme en exceso. No busques marcas excesivamente profundas: basta con reacciones superficiales ligeras y nítidas.

Lista de comprobación para la planta de producción

• Enfoque y distancia de seguridad: ¿Parte curvada? Gira el cañón o utiliza un cabezal 3D para mantener el punto “en su sitio”.”

• Solapamiento de pulsos: Si es demasiado alto = efecto neblina. Si es demasiado bajo = bordes granulados. Lo ideal es que haya la superposición justa para “cerrar” los detalles sin que se vea difuminado.

• Ángulo de apertura y inclinación: El sombreado cruzado de módulos muy pequeños puede dar un aspecto demasiado mate a la superficie.

• Velocidad frente a energía: No te esfuerces al máximo; deja que la velocidad y la repetición generen reacciones pequeñas y precisas.

• Estrategia de pase: Lo mejor, para mayor claridad, es hacerlo de una sola vez. Si es necesario, da una pasada final ligera, no una segunda pasada intensa.

Un pequeño retoque puede solucionar un gran problema estético.

Fijación y trazado: la parte poco atractiva que te permite mantener el rendimiento

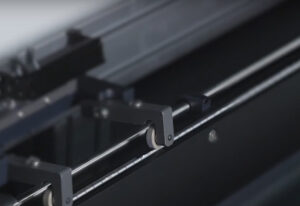

Los barriles ruedan y reflejan la luz. A Bloque en V Con un rodillo blando y un pequeño tope axial se estabilizará la pieza. Si no vas a girar el cilindro, programa la trayectoria de marcado de modo que las líneas más críticas queden cerca de la zona de mejor enfoque. Si tú son Al girar, sincroniza la carrera del galvo con la rotación para que la forma del módulo no se deforme. Evita que el haz incida en ángulos de incidencia muy rasantes: el deslumbramiento merma la fiabilidad del escáner.

Inspección y clasificación en línea

Coloca una cámara sencilla detrás de la cabeza. Comprueba lo siguiente:

• Nitidez de los bordes (sin trazos difuminados).

• Integridad del módulo para códigos 2D.

• Alineación del barril (rechazar si la línea de la escala se desvía).

Si el control de visión es estricto, la línea funciona sin problemas. Si no es así, hay que volver a hacer el trabajo.

Artículo sobre salas blancas y biocompatibilidad

Sin tintas, sin disolventes. Menor riesgo de contaminación. Mantén el área de trabajo ordenada: extrae los humos en el punto de origen, limpia los elementos fijos y evita que el polvo se vuelva a depositar. El polvo de los rayos UV puede ser muy fino: captúralo antes de que llegue a la superficie para que no vuelva a depositarse en ella.

Casos prácticos

Cilindros de PC desechables: problemas con el desprendimiento de las etiquetas.
Prescindieron de las etiquetas. Pasaron a utilizar marcas UV. Los códigos eran legibles y no añadían partículas. La solución principal fue la sujeción: un bloque en V mejorado y una almohadilla de sujeción más blanda para evitar el microdeslizamiento.

Los cañones COP y los reflejos que estropean los escáneres.
Giraron la pieza y colocaron una “banda mate” corta debajo de la zona del código —lo suficientemente transparente como para mantener la escala visual, pero que reducía el deslumbramiento—. El código se leyó a la primera en la línea de producción.

Cilindro de PP, contraste apagado.
Un proceso en dos fases (un escaneo “preparatorio” ligero + la pasada principal) aumentó el contraste sin profundizar más. Además, modificaron ligeramente el paso de las líneas de sombreado. Eso es todo. Pequeños cambios, gran diferencia.

Elige la máquina BOGONG adecuada para cada situación

• En el caso de los plásticos transparentes en piezas curvas y delicadas, Máquina de marcado láser UV—de tamaño compacto y con longitud de onda UV para generar un mínimo de calor.

• ¿Necesitas una compensación de la curvatura y contornos más complejos? Máquina de marcado láser UV 3D te permite controlar el mapa de altura de barriles y formas irregulares.

• ¿Estás empezando o necesitas un recinto pequeño para manipular el producto con cuidado? Mini máquina de marcado láser de gabinetes mantiene el orden y la seguridad cerca de las mesas de inspección.

Elige la opción que más te convenga

Cómo se adapta BOGONG LASER

Somos un fabricante y una fábrica de máquinas de marcado láser que prestamos servicio a clientes B2B de todo el mundo. Puedes crear prototipos en una unidad UV y, a continuación, ampliar la producción con el mismo software de control y accesorios similares. Esto reduce el tiempo de formación y facilita los cambios de producción. Si ya utiliza cabezales de fibra para cánulas o conectores metálicos, le ayudaremos a integrar la tecnología UV junto a ellos: la misma mesa, dos recetas, un único flujo de trabajo. Además, las certificaciones (CE, ISO 9001, SGS y documentación relacionada con la FDA) y la asistencia multilingüe simplifican los procesos de homologación y la implantación en diferentes centros.

Conclusión final

La tecnología UV es una herramienta precisa. En el caso de los cilindros de jeringa, ofrece contraste sin problemas de sobrecalentamiento, códigos que se siguen leyendo y un proceso apto para salas blancas, siempre que se configuren los soportes de sujeción, el sistema de visión y un diseño experimental (DOE) sencillo.
